開けたらPA-2013（MVP3）だった。K6IIIも問題なく動作。GeForce2も問題なし。

たまたま某大手BBSでビデオベンチ大会やってたので、ソケ７クラスにK6III450＆GeForce2（Quadro2可）で参戦。軽く優勝(笑)

ソケ7最速マザーとして取っておこう。

ATX,RIMMx2,ISAx1,音源無し。ＦＳＢはBIOS(award)で100〜180MHzまで変更可能。
不要なパターンが多いため基板サイズがデカい。そのワリにスロット〜メモリ間が狭い。

そのうちサーバ用に組み替え予定。

やっとまともなi820マザーにたどりついた。

で、問題は内蔵音源がまともに動かない。音が鳴った瞬間に「例外エラー」
Win98,SE,ME全て同じ。

ドライバアップデートすればと思ったが・・・今は無きAureal。新しいドライバは無かった・・・

ISA無し、音源使用不能では使い道は無い

ABITにすればよかったかな？

ATXコネクタあり。マウス用ブラケットあり。USBブラケット無し。
AGPはDIMMが邪魔で長いカードが取り付けられない。
FSBの設定は66／100で寂しい限り。

が、河童セレロンが動いた。これはもうけもの。現時点でのあらゆるIntelCPUが動く激安マザー。シャレで購入しておいてもいいかも。サーバ用に最適か。

ただしハードウェアモニタが無いので河童セレが何Vで動いているかは不明（笑）

ひさびさのお買い得マザーだ！

交換品、新品。MTH騒動の賜物。セレロン不可、RIMMオンリー、ISA無し。
使う気が失せる。

顛末記はこちら

内蔵ビデオはかなり画質が良く、２Ｄも速い。３Ｄのゲームしなければまず問題は無い。

性能も普通。やっとBX時代の終焉を迎えられそうだ。

問題は
・執筆時点でＡＢＩＴのサイトに未だ載ってない。何故？企画倒れなのか？？
・SOFT MENU狙いで買ったのだがどこにも無い。BIOS待ちか？上がるのか？？
・最初に付けた電源では超不安定、起動すらおぼつかなかった。電源交換でとりあえず安定。チップセットが電気食い過ぎ？？

ASUSにしとけばよかったかな？（高いんだよ）

ギガバイトの新品を買ったのは？初めてかな？つまらないマザーが多かったので（笑）

オーディオオンボード、ISA無し。FSBはジャンパで多少設定可能。
Vcore,Vioは無し。

・・・やっぱりつまらない（笑）

例によってVcore,FSB、３．５V系を設定可能。流石に倍率は無理だが。

ATX、オーディオオンボード、ISA無し。USB　4ポート、AMR有り。

なんかメモリの通りが悪いのでオークション直行

で、TVマシン用にオークションでGET。

サウンドオンボード、AGP、ISA有り。P2BVMだがオンボードビデオ無しバージョン。FSBなどはジャンパ。河童は未対応らしい。

取り立ててどうという事は無い、普通のマザー。

ハード的には変わったところは無い。FSB、電圧はBIOSで非常に細かく設定できる。最高166MHzまで。また、FSBは非同期が可能。遅くする事も速くすることも可能。しかしAGPは設定不可。一体何MHｚで動いているのだろう？？

いろいろ触っててかなりやっかいな問題発見。AGPの互換性に難有り。G400は大丈夫だったが、古いカードはまともに動かない。Banshee,Trio3D,i740等。PCIは問題無い。互換チップの宿命なのだろうか？？？

肝心のパフォーマンスはそれほど悪くない。600MHzでPIが3分30秒。BXよりわずかに劣るか、ほぼ同じ。逆に高FSBの通りはいいような気がする。さすが133MHz正式対応チップと言うところか。

もう少し安ければね。

マザーは最新（でもないが）ＶＩＡ MVP4搭載のMicro-ATX。
ビデオ、サウンドはチップセット内蔵。ＡＧＰは無し。
FSBは110MHzまで、ジャンパで設定。

しかしビデオ（Trident Blade3D相当）の画面がボケボケで一気にやる気を無くす。
SuperPIも6分だか7分だか。500ＭＨｚも安定しない。

お蔵直行

サウンドはSB PCI128、ISA無し。FSBは自動設定のみ。CPUはP2,P3の100,133MHｚ系。セレロンだと電源すら入らない。

SDRAMと相性があるらしいが、手持ちのSDRAMで問題なかった。

しかし前評判どおり遅い。P3-450でSuperPI6分？話にならない。
しかもどうも挙動不審で安定しない。

こ、これは・・・お蔵直行。セレロンくらい使わせろよ。

PCIは6本でオールマスターらしい。変わったところでは7セグLEDがついててPOSTコードを表示する。ハングった時に原因究明の手がかりになるだろう。（普段は箱の中なので意味は無いが）

実験にはもってこい。

推奨。実はもう1枚入手して２枚ある。

PCIは6本あるが、内2本はIRQ共有。うまく動かないかも。
コア電圧、FSBはBIOSで設定可能。150MHzまで。ジャンパで3.3V系もアップ可能。

ジャンクなので何が起こるか分からないが、今のところとりあえず不具合らしきものは出ていない。

(追記)EPOX購入に伴いO女史に転売。調子はいかがですか＞O女史

ASUS K7Mの予定だったが生憎品切れ。

MSI,GIGABYTE,FICがあった。クロックが可変出来るのはFIC SD11だけなので
仕方なく購入。（と言っても100,120,133でほとんど意味が無いが）

基板上のパターンがやけに少ない。6層か？？意味も無くだだっぴろいのも珍しい。

UDMA66あり、シリアル1個。BIOSはAMI。

チップセットはアラジンの３とかその辺。P5-166世代。PB-SRAMが付いてるので速度は問題無いであろう。
IDEは８GBの壁があると思われる。

オンボードでATI MACH64（笑）が載っている。後LANだけ付けて
Linuxサーバとして使う予定。

とりあえずいきなりK6-200載せて（笑）、起動だけ確認した。コアに
3.3Vかかっているような気がするが動けばヨシ（笑）

４４０BXで、クロックがBIOSで細かく設定可能。
但し電圧の設定は無し。

特長は図の様に、SLOT1とソケット３７０を備えている。

CPUをとっかえひっかえする場合には非常に都合が良い。

ストレージ用コネクタの配置が苦しいが、致命的では無い
のでヨシとする。

２00MHzを２つ付ければサーバとして余生を（生まれながらして）
おくれるであろう。

そのままではメンドシノを認識しなかったのでＢＩＯＳをアップデート。しかし。
それでも400MHzが最高で、433,466,500は起動不能。
P-IIIは500くらいまでか？持ってないので不明。

今後BIOSがアップデートされる気配は無いので、ただ朽ち果てるのを待つのみ？

(追記）2000/1にいきなりBIOSがアップされた。

ソケット周りが狭苦しい。ソケット２つにまたがる形で細長いヒートシンクをつける事になるであろう。

これで片方SLOT1だったら最高だったかも。

肝心のビデオ回路は、辛うじて３Ｄ機能がある程度。性能的にはRIVA128並。ベンチの値はお寒い状況だが、オマケにしては上出来。SIS620の腐ったビデオ回路よりは100倍マシ。チップセット内蔵でもここまで来たか、と言う感じ。

また、このマザーはＡｏｐｅｎらしく、クロックが非常に細かく設定出来る。これが目当てで買ったような物。
しかし。電圧の設定が出来ない。SLOT1なら端子マスク技が使えるが、当然の如くソケ３７０。トホホ。

さらにオンボードサウンドはちょっとクロックを上げただけでついてこれなくなる。根性無しもいいところ。

チップセットALADDIN V
設定は全てジャンパ、バスは,120MHz程度まで5MHz単位で変更可能、電圧は2.0V〜3.5V
AGP　１本、ＰＣＩ　５本、ＤＩＭＭ　３本

オーバクロッカー向け。BIOSで細かくクロックが調整出来る。

セレロンのオーバクロック実験で使用

440BX

近所の店をブラブラしていると在庫処分とおぼしきＢＸマザー発見。新品、半額。ＢＸマザー欲しいなぁと思っていたところだったので速攻ＧＥＴ。

バスは103,112,133MHz、PCIは4本,DIMM 4本。PCIスロットが少な目ですが安いので我慢しましょう。
　

サブマシンで使用。ノイズが多かった。

セレロンでオーバクロック

常用端末として使用

440LX

440FX

CPUと同時に買ったMBはMicrostar MS6108でしたが、BUSが66MHzしか存在しない。よっていくらCPU が速くなっても体感ではサッパリ分かりません。

BUSを速くしたいな〜と悶々としていた時雑誌に新製品としてKN97が紹介されていました。記事によると75MHz,83MHzの設定があるとの事。これだ！これしかない！！まだ扱ってる店が少なかったのですがなんとかGET。（MS6108はわずか1ヶ月の命でした）

形状は3/4BABY-AT、ISA 3本、PS/2,USB別売り。チップセットは当たり前ですが440FXです。

まずビビったのはそのコンパクトな形状。CPUスロットを上部に配置しギュウギュウに詰め込んであります。これだと一番小さいミニタワーにも入りそうです。

次に困ったのがPS/2マウスコネクタ。別の店で「ASUS用」と言うのを買ったら全然形状が違う。しかたないのでピンの配列を調べてなんとか動く様にしました。

次のトラブルはIDEが「DOS互換モード」。洒落にならないでのWin95を上書きインストールしたところうまく32ビットアクセスになってくれました。

このMBで困った点はBUS、倍率の変更が面倒と言うところです。特にBUSクロックは HDDの影に隠れていいるので面倒で面倒で。とりあえず83MHz系で動きそうなので構いませんが。

組み立てはMicrostarよりは簡単。やっぱタダのZIFソケットがいいですね。

PII266を83.3*3.5 292MHzで使用。Super-PIは7分5秒です。

PentumII時代到来。

ＢＵＳ66ＭＨｚ固定の安定志向マザー

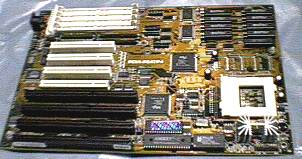

約１年使い込んだASUS P54TP4からFREE 586F63に入れ換えました。TP4は80MHz×2倍で動かしていましたが、SRAMがAsync、80MHzがやや不安定等、若干の不満があったため高速安定動作を目標にMB交換を実施しました。ChipSetはINTEL TRITON VXの物を選びました。（新し物好きです）
このマザーの特徴はSDRAMソケットを１本備えているところでしょう。是非SDRAMを入手してその実力を見てみたいところです。
また、話題のUSBですが、基板上にコネクタのパターンはありますが、肝心のコネクタは実装されていませんでした。と言ってもモノは無いし、ＯＳも対応してないので良しとしましょう。
付属品は各種I/Oケーブル、PS/2マウスコネクタ、BIOSはAWARDでした。

それから、このＭＢを選んだ動機がもう一つあります。それは、「80MHzの設定がある?!」と言う不純なものです。しかし、この期待は外れたようです。ジャンパをあれこれ弄っても 80MHz設定は発見出来ませんでした。Cyrix用の55MHz設定はありますが・・・

とりあえずノートラブルで安定稼動してます

スペック的にはごく普通のTritonVXマザーです。周波数設定に75MHzがあります。
SDRAMが２スロットありますが混在は出来ないようです。
　

調不安定。故障していたかも。

９５年秋頃PB-SRAMを使ってみたくて秋葉で物色していた時に出会ったＭＢです。マイナーなメーカですが米国Pollywell社のマシンに採用されていたＭＢです。台湾製の怪しいＭＢよりは良いだろう思い購入しました。お目当てのPB-SRAMはオンボード256KBです。
このマザーの特徴はまずスロットが多い。PCI4本,ISA4本で共有がありません。カード類を沢山使用する場合に大きなアドバンテージになります。
その他にオンボードでIrDAコネクタがあります。と言っても何もつける予定はありませんが。
BIOSはAMIのWIN-BIOSです。設定もそこそこあります。IDE-HDDは入れ換えを行うと自動で認識するようです。
残念な事にPS/2マウスコネクタはありません。バスクロックも66MHzまでのようです。倍率は2.5/3倍があるようです。
　

昔使っていたVLB+PCI構成のイカモノMBです。3DBench 50以上を見た事がありません。
チップセットはintel Aries?
